Bản vẽ gia công cơ khí không chỉ là một bản thiết kế đơn thuần, mà còn là “kim chỉ nam” quyết định độ chính xác và chất lượng sản phẩm. Chỉ cần một sai lệch nhỏ về dung sai hay ký hiệu kỹ thuật, toàn bộ quá trình sản xuất có thể phát sinh chi phí và lỗi không mong muốn. Vậy bản vẽ gia công cơ khí gồm những gì để đảm bảo sản phẩm đạt chuẩn ngay từ đầu? Những thông tin nào là bắt buộc phải có trước khi đưa vào gia công thực tế? Doanh nghiệp cần hiểu rõ các tiêu chuẩn kỹ thuật nào để tránh rủi ro? Đặc biệt, làm sao để đọc và kiểm soát bản vẽ đúng cách như một kỹ sư chuyên nghiệp? Hãy cùng khám phá chi tiết trong bài viết dưới đây để nắm trọn những yếu tố quan trọng nhất.
1. Bản vẽ gia công cơ khí là gì?
Bản vẽ gia công cơ khí là tài liệu kỹ thuật thể hiện đầy đủ hình dạng, kích thước, dung sai và các yêu cầu công nghệ của một chi tiết hoặc cụm chi tiết trước khi đưa vào sản xuất. Đây là cơ sở quan trọng để thợ máy, kỹ sư và bộ phận kiểm tra chất lượng hiểu chính xác cách thức chế tạo sản phẩm. Trên bản vẽ thường thể hiện rõ kích thước tổng thể, kích thước chi tiết, ký hiệu ren, lỗ, rãnh, dung sai lắp ghép và các yêu cầu xử lý bề mặt. Nhờ đó, quá trình gia công được thực hiện đúng thông số kỹ thuật, hạn chế sai lệch và phát sinh chi phí. Có thể nói, bản vẽ gia công cơ khí chính là “ngôn ngữ chung” giữa bộ phận thiết kế và xưởng sản xuất. Nếu thiếu hoặc sai thông tin trên bản vẽ, toàn bộ quy trình sản xuất có thể bị ảnh hưởng nghiêm trọng.
Ở góc độ sản xuất thực tế, bản vẽ gia công cơ khí còn đóng vai trò như một công cụ kiểm soát chất lượng xuyên suốt vòng đời sản phẩm. Nó không chỉ định hướng phương pháp gia công phù hợp như tiện, phay, cắt laser hay hàn lắp, mà còn giúp xác định tiêu chuẩn vật liệu và mức độ chính xác cần đạt được. Thông qua các ký hiệu kỹ thuật và yêu cầu cụ thể, bản vẽ hỗ trợ kỹ sư tính toán khả năng chịu lực, độ bền và tính ổn định của chi tiết sau khi hoàn thiện. Đồng thời, đây cũng là căn cứ để nghiệm thu, đo kiểm và đối chiếu sản phẩm sau gia công. Trong môi trường sản xuất hiện đại, bản vẽ có thể tồn tại dưới dạng 2D hoặc 3D, được thiết kế bằng phần mềm CAD chuyên dụng. Vì vậy, hiểu đúng và đầy đủ về bản vẽ gia công cơ khí là nền tảng bắt buộc để đảm bảo chất lượng và hiệu quả sản xuất.
2. Phân biệt bản vẽ thiết kế và bản vẽ gia công

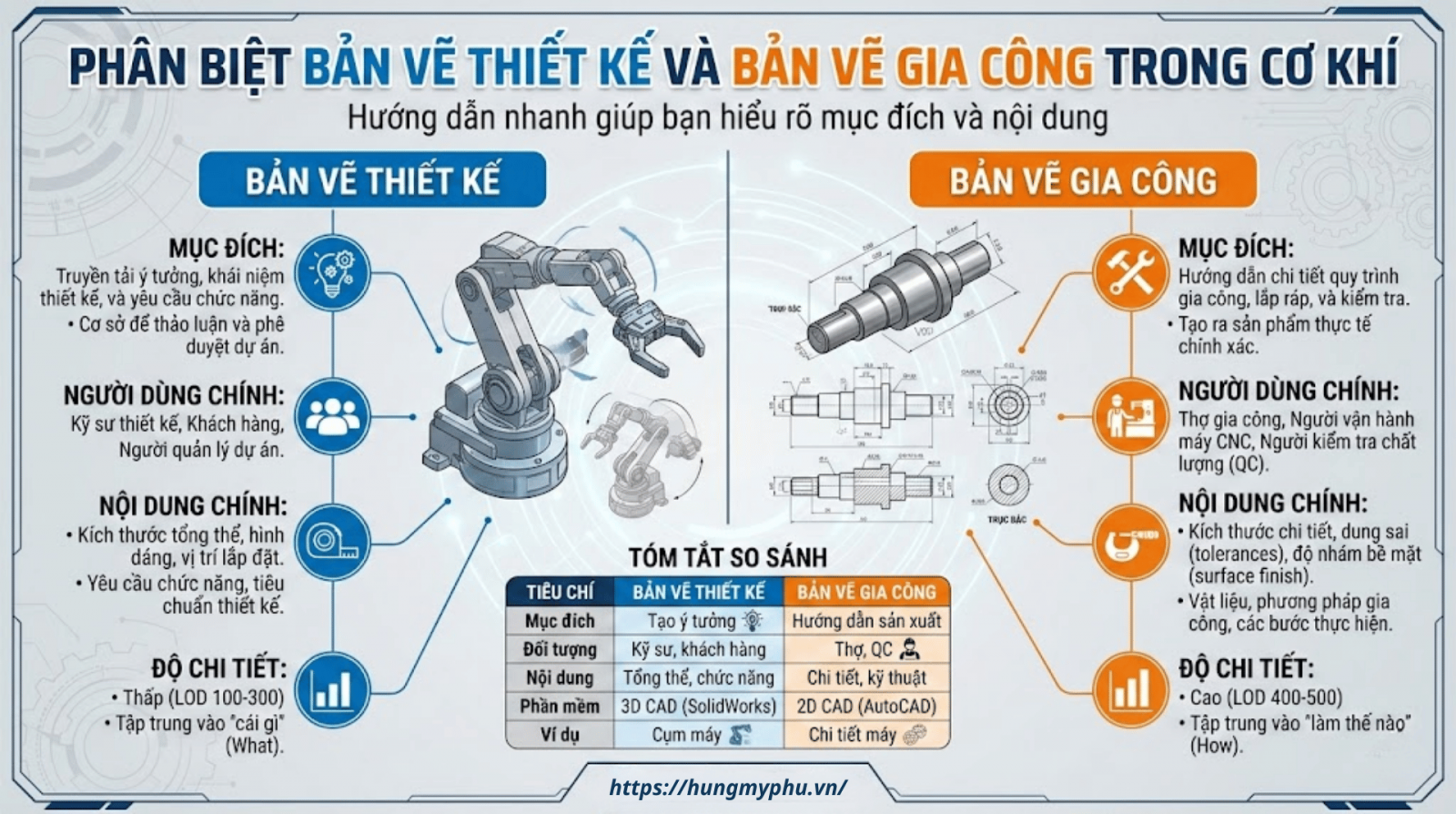

Bản vẽ thiết kế là tài liệu thể hiện ý tưởng, cấu trúc tổng thể và nguyên lý hoạt động của một sản phẩm trước khi bước vào giai đoạn sản xuất. Nội dung của bản vẽ thiết kế thường tập trung vào hình dạng, bố trí chi tiết, mối quan hệ lắp ghép và công năng sử dụng. Mục tiêu chính của loại bản vẽ này là truyền tải ý tưởng kỹ thuật từ bộ phận R&D hoặc kỹ sư thiết kế đến các bộ phận liên quan. Trong nhiều trường hợp, bản vẽ thiết kế chưa thể hiện đầy đủ dung sai gia công, yêu cầu công nghệ hoặc phương pháp sản xuất cụ thể. Nó mang tính định hướng và phát triển sản phẩm nhiều hơn là phục vụ trực tiếp cho máy móc tại xưởng. Vì vậy, bản vẽ thiết kế thường là nền tảng ban đầu để triển khai sang bản vẽ gia công chi tiết hơn.
Ngược lại, bản vẽ gia công được xây dựng với mục đích phục vụ trực tiếp cho quá trình sản xuất tại xưởng cơ khí. Loại bản vẽ này cung cấp đầy đủ kích thước chính xác, dung sai kỹ thuật, vật liệu, yêu cầu xử lý bề mặt và các ký hiệu công nghệ cần thiết. Từng thông số đều phải rõ ràng để thợ máy có thể lập trình CNC, chọn dao cụ và thực hiện gia công mà không cần suy đoán thêm. Nếu bản vẽ thiết kế thiên về ý tưởng và chức năng, thì bản vẽ gia công tập trung vào tính khả thi và độ chính xác trong thực tế sản xuất. Đây cũng là cơ sở để bộ phận QC kiểm tra và nghiệm thu sản phẩm sau khi hoàn thiện. Có thể hiểu đơn giản, bản vẽ thiết kế trả lời câu hỏi “Sản phẩm trông như thế nào và hoạt động ra sao”, còn bản vẽ gia công trả lời “Làm thế nào để sản xuất ra nó đúng chuẩn kỹ thuật”.
3. Bản Vẽ Gia Công Cơ Khí Gồm Những Gì?

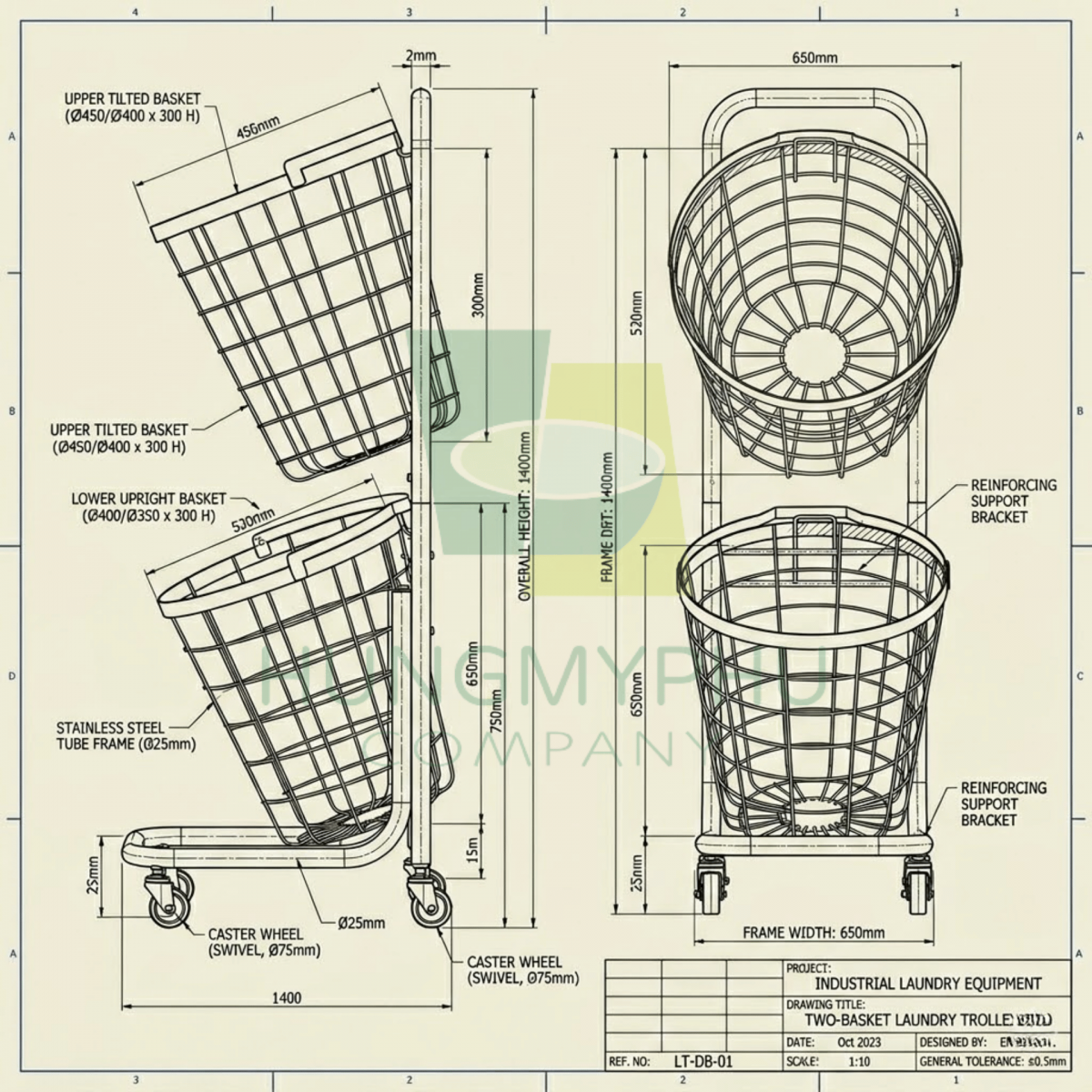

Thông tin chung của bản vẽ: Trong mỗi bản vẽ gia công cơ khí, phần thông tin chung luôn được đặt ở khung tên và đóng vai trò như “chứng minh thư” của tài liệu kỹ thuật. Tại đây sẽ thể hiện tên chi tiết, mã số bản vẽ, tỷ lệ hiển thị, đơn vị đo lường (mm hoặc inch), ngày phát hành và người phê duyệt. Những thông tin này giúp tránh nhầm lẫn khi sản xuất hàng loạt hoặc khi có nhiều phiên bản chỉnh sửa. Ngoài ra, bản vẽ còn có thể ghi chú số lần revision để theo dõi thay đổi kỹ thuật. Việc nắm rõ phần thông tin chung giúp xưởng gia công xác định đúng tài liệu cần sử dụng. Đây là bước đầu tiên nhưng vô cùng quan trọng trước khi đọc sâu vào các thông số chi tiết.
Kích thước và thông số kỹ thuật: Kích thước là nội dung cốt lõi trong bản vẽ gia công cơ khí vì nó quyết định hình dạng thực tế của sản phẩm. Phần này bao gồm kích thước tổng thể, kích thước chi tiết từng cạnh, đường kính lỗ, độ sâu rãnh hoặc bước ren. Các thông số thường được thể hiện bằng đường gióng, đường kích thước và ký hiệu rõ ràng để tránh hiểu sai. Đối với chi tiết phức tạp, bản vẽ có thể bổ sung mặt cắt hoặc hình chiếu phụ để thể hiện rõ cấu trúc bên trong. Việc ghi kích thước đầy đủ giúp thợ gia công lập trình máy CNC chính xác hơn. Nếu thiếu hoặc sai kích thước, sản phẩm có thể không lắp ghép được như mong muốn.
Dung sai kỹ thuật: Dung sai kỹ thuật thể hiện mức sai lệch cho phép của kích thước so với giá trị danh nghĩa. Đây là yếu tố quyết định độ chính xác và khả năng lắp ghép giữa các chi tiết với nhau. Trong bản vẽ, dung sai có thể được ghi trực tiếp bên cạnh kích thước hoặc thể hiện theo tiêu chuẩn chung. Ngoài dung sai kích thước, còn có dung sai hình học như độ song song, độ vuông góc, độ đồng tâm. Nhờ có dung sai, sản phẩm vẫn đảm bảo hoạt động tốt dù tồn tại sai lệch nhỏ trong quá trình gia công. Hiểu rõ dung sai giúp doanh nghiệp cân bằng giữa độ chính xác và chi phí sản xuất.

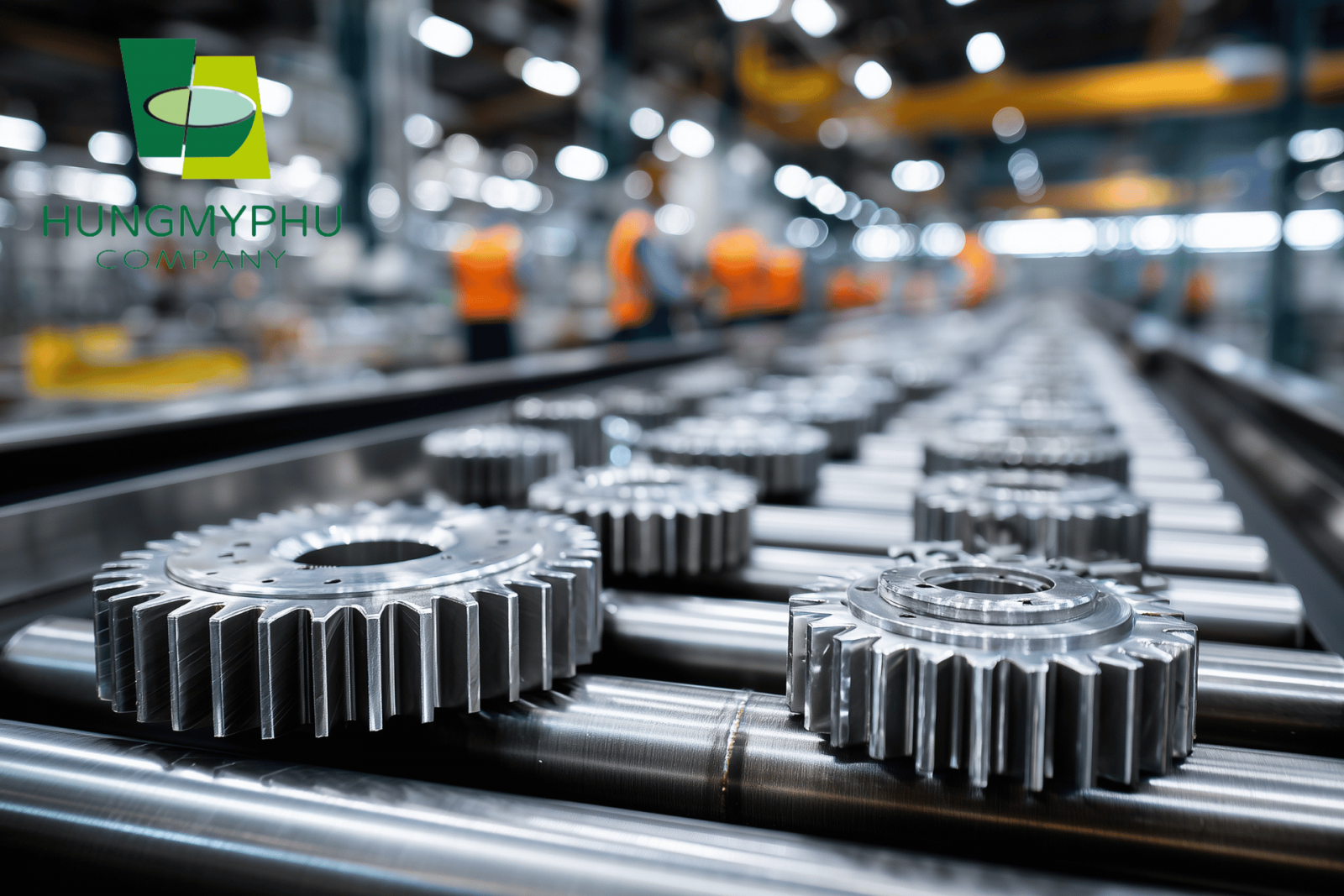

Vật liệu gia công: Bản vẽ gia công cơ khí luôn chỉ rõ loại vật liệu được sử dụng để đảm bảo đúng yêu cầu chịu lực và độ bền. Tùy vào mục đích sử dụng, vật liệu có thể là thép carbon, thép không gỉ, nhôm, đồng hoặc hợp kim đặc biệt. Mỗi loại vật liệu sẽ có ký hiệu riêng theo tiêu chuẩn quốc tế hoặc tiêu chuẩn nội bộ doanh nghiệp. Việc ghi rõ vật liệu giúp xưởng lựa chọn phương pháp gia công và dao cụ phù hợp. Đồng thời, vật liệu cũng ảnh hưởng trực tiếp đến khả năng xử lý bề mặt và tuổi thọ sản phẩm. Nếu chọn sai vật liệu, sản phẩm có thể không đạt yêu cầu kỹ thuật hoặc nhanh hư hỏng.
Yêu cầu xử lý bề mặt: Ngoài hình dạng và kích thước, bản vẽ còn quy định rõ yêu cầu xử lý bề mặt sau gia công. Điều này có thể bao gồm độ nhám bề mặt, sơn tĩnh điện, mạ kẽm, xi mạ hoặc nhiệt luyện. Mục đích của xử lý bề mặt là tăng độ bền, chống ăn mòn và cải thiện tính thẩm mỹ cho sản phẩm. Độ nhám thường được ký hiệu bằng thông số Ra và thể hiện bằng ký hiệu chuyên dụng. Những yêu cầu này giúp đảm bảo sản phẩm đạt chất lượng đồng đều khi xuất xưởng. Đây cũng là tiêu chí quan trọng trong quá trình kiểm tra và nghiệm thu.
Ký hiệu và tiêu chuẩn kỹ thuật: Trong bản vẽ gia công cơ khí, các ký hiệu kỹ thuật giúp truyền tải thông tin một cách ngắn gọn nhưng chính xác. Những ký hiệu này có thể liên quan đến hàn, ren, dung sai hình học hoặc hướng gia công. Bên cạnh đó, bản vẽ còn ghi rõ tiêu chuẩn áp dụng như ISO, DIN hoặc JIS để đảm bảo tính thống nhất quốc tế. Việc tuân thủ tiêu chuẩn giúp sản phẩm có thể lắp ghép và sử dụng trong nhiều hệ thống khác nhau. Nếu không hiểu đúng ký hiệu, người gia công rất dễ thực hiện sai thao tác. Vì vậy, nắm vững ký hiệu và tiêu chuẩn là yếu tố không thể thiếu khi đọc bản vẽ cơ khí.
4. Gia công cơ khí theo bản vẽ ở đâu uy tín?
Nếu bạn đang tìm kiếm địa chỉ gia công cơ khí theo bản vẽ uy tín, thì HƯNG MỸ PHÚ chính là lựa chọn không nên bỏ qua. Với năng lực gia công CNC chính xác cao, đội ngũ kỹ sư nhiều kinh nghiệm và quy trình kiểm soát chất lượng chặt chẽ, chúng tôi cam kết sản phẩm đúng bản vẽ – chuẩn dung sai – giao hàng đúng tiến độ. Dù bạn cần gia công đơn chiếc hay sản xuất hàng loạt, HƯNG MỸ PHÚ đều đáp ứng linh hoạt theo yêu cầu.
Mỗi chi tiết trước khi xuất xưởng đều được kiểm tra kỹ lưỡng để đảm bảo đạt tiêu chuẩn kỹ thuật. Đặc biệt, chúng tôi hỗ trợ tư vấn tối ưu bản vẽ giúp khách hàng tiết kiệm chi phí sản xuất đáng kể. Đừng để sai sót kỹ thuật làm chậm tiến độ dự án của bạn. Liên hệ ngay với HƯNG MỸ PHÚ hôm nay để nhận tư vấn và báo giá nhanh chóng!
